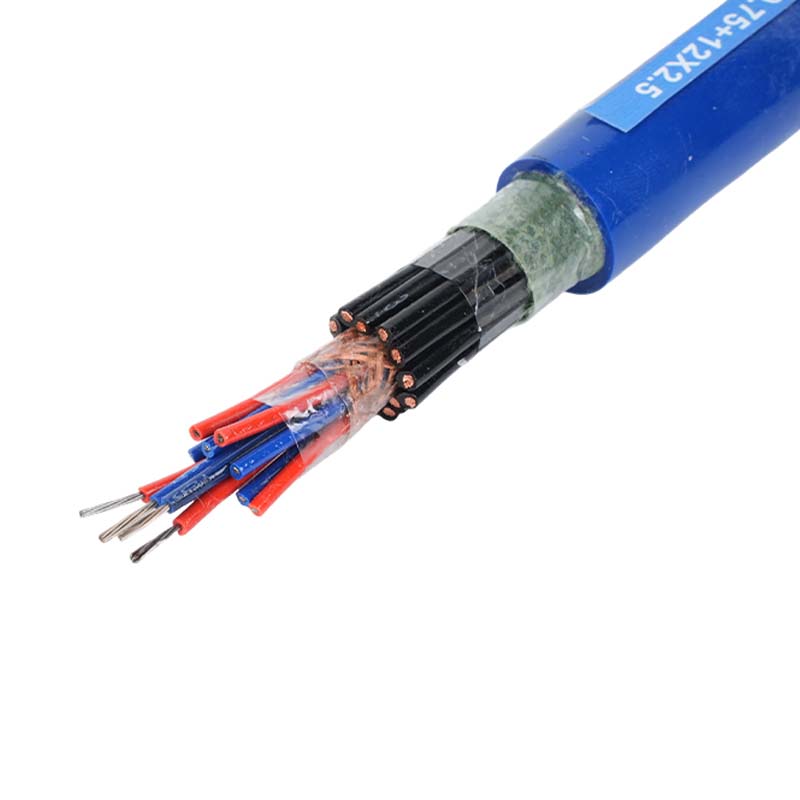

READ MOREDa industrielle Prozesse immer komplexer werden, reicht die Überwachung der Temperatur an einem einzigen Punkt oft nicht mehr aus. Mehradrige Thermoelementkabel ermöglichen die gleichzeitige Übertragung mehrerer Temperatursignale innerhalb eines einzigen, stromlinienförmigen Mantels. Diese Kabel sind für hochdichte Sensoranordnungen in Kraftwerken, chemischen Reaktoren und Prüfständen in der Luft- und Raumfahrt unerlässlich. Jiangsu Silber- und Zinnfaden Hochtemperaturdraht und -kabel Co., Ltd. ist auf mehradrige Thermoelementverkabelung spezialisiert, die hochpräzise Legierungspaare mit fortschrittlicher Abschirmung kombiniert, um Übersprechen zu verhindern und die Datenintegrität über jeden Kanal hinweg sicherzustellen.
Für Systemdesigner besteht die größte Herausforderung darin Aufrechterhaltung der Signalreinheit über mehrere Kanäle hinweg . Unsere mehradrigen Kabel nutzen individuell abgeschirmte (IS) und insgesamt abgeschirmte (OS) Konfigurationen, um Signale im Millivolt-Bereich von elektromagnetischen Störungen zu isolieren. Durch die Verwendung von Ummantelungen aus Fluorkunststoff (Teflon) oder Silikon funktionieren diese Kabel zuverlässig in Umgebungen von -60°C bis 250°C .
Mehradrige Kabel werden nach der Anzahl der Paare und dem Grad der Abschirmung kategorisiert, die für die spezifische Industrieumgebung erforderlich sind:
| Konfiguration | Beschreibung | Schlüsselschutz | Hauptvorteil |
|---|---|---|---|
| Multi-Pair (OS) | Nur insgesamt überprüft | Al-Folien- oder Geflechtmantel | Schützt vor externen EMI |
| Multi-Pair (IS/OS) | Einzeln und umfassend überprüft | Abschirmung an jedem Paar | Kein internes Übersprechen |
| Erweiterungsgrad (X) | Identische Legierung wie Thermoelement | Variiert je nach Isolierung | Maximale Präzision (geringer Fehler) |
| Panzerserie | Stahldraht-/Bandpanzerung | Mechanische Verstärkung | Direktbestattung und hohe Belastung |
Bei Jiangsu Silber- und Zinnfaden Wir konzentrieren uns auf die Physik der Mehrkanal-Signalübertragung, um sicherzustellen, dass jeder Sensormesswert so genau ist wie der andere.
Um eine Magnetfeldkopplung zwischen den Kanälen zu verhindern, ist jedes Paar Thermoelementlegierungen in einer bestimmten Steigung verdrillt. Diese Geometrie stellt sicher, dass Gleichtaktstörungen effektiv unterdrückt werden, wodurch die Genauigkeit des Millivolt-Signals auf dem Weg vom Gefahrenbereich zum Kontrollraum erhalten bleibt.
In Umgebungen wie chemischen Destillationstürmen oder Motortestzellen sind mehradrige Kabel korrosiven Ölen und extremer Hitze ausgesetzt. Unsere Kabel nutzen FEP/PFA (Teflon) Isolierung, die eine chemisch inerte Barriere bietet, die sich über Jahrzehnte hinweg nicht zersetzt, schmilzt oder spröde wird.
Unsere mehradrigen Thermoelementkabel der Marke „Yuanzhi“ werden in den anspruchsvollsten Überwachungsprojekten der Welt eingesetzt:
Mit einer Herstellungsgeschichte, die bis ins Jahr 1994 zurückreicht, Jiangsu Silber- und Zinnfaden Hochtemperaturdraht und -kabel Co., Ltd. ist ein spezialisiertes High-Tech-Unternehmen. Wir sind vollständig IATF 16949 und ISO9001 zertifiziert , der den Goldstandard für das globale Qualitätsmanagement in der Automobil- und Industriebranche darstellt.
Unsere „Yuanzhi“-Produkte sind vollständig konform UL, CE, CCC und RoHS Vorschriften. Jedes mehradrige Kabel wird vor Verlassen des Werks auf Durchgang, Isolationswiderstand und Kanal-zu-Kanal-Isolierung geprüft. Für höchste Sicherheit ist unser gesamtes Produktsortiment weltweit durch die versichert Volksversicherungsgesellschaft Chinas (PICC) .
Individuelles Screening ist wichtig, wenn Sie mehrere Kanäle betreiben, die möglicherweise eine hohe Empfindlichkeit aufweisen, oder wenn die Gefahr einer Signalinterferenz zwischen Paaren besteht. Es erzeugt einen Faradayschen Käfig um jedes Paar und stellt so sicher, dass ein Anstieg in einem Kanal nicht zu einem „Geister“-Messwert in einem anderen führt.
Obwohl dies durch kundenspezifische Fertigung technisch möglich ist, wird im Allgemeinen empfohlen, einen Thermoelementtyp pro mehradrigem Kabel beizubehalten. Dies verhindert Verwirrung bei der Installation und Wartung und stellt sicher, dass das gesamte Kabel die richtige farbcodierte Isolierung für den jeweiligen Typ verwendet (z. B. Grün für K, Schwarz für J gemäß IEC).
Effizienz und Schutz. Ein mehradriges Kabel reduziert den Installationsaufwand erheblich, spart Platz in Kabelkanälen und bietet insgesamt einen viel widerstandsfähigeren Außenmantel (und eine potenzielle Panzerung), der alle internen Signale viel besser vor mechanischer Beschädigung und chemischem Eindringen schützt, als es einzelne Drähte könnten.
